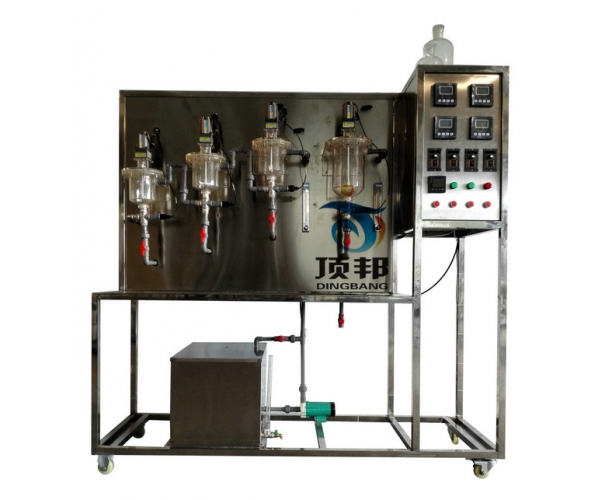

多釜串联实验装置

多釜串联实验装置
[名称]:多釜串联实验装置
[规格型号]:DB-CL/DF
[产品价格]:
[产品参数]:请联系客服
[联系电话]:021-36334717
[QQ]:
点击这里给我发消息点击这里给我发消息
欢迎关注我公司产品

产品详情


技术指标 说 明
装置功能 1、了解停留时间测定的原理,加深对返混概念的理解。
2、掌握测定某一反应器中物料停留时间分布的方法与计算。
3、可完成多釜串联返混性能测定实验的实验数据测定。
4、装置采用脉冲示踪法测定停留时间分布,电导仪能准确实时检测记录各反应器出口示踪剂的浓度,通过软件处理得到各项参数。
5、全触摸集成化控制,高稳定数据传输,硬件加密。
设计参数
常温,常压操作。
单釜:
水流量:40L/h、平均停留时间(数学期望值):200-600。
方差:1.0105--3.0105、模型参数N:1.2—2。
三釜:
水流量:40L/h、平均停留时间(数学期望值):200-600。
方差:1.0105--5.0105、模型参数N:1.2—4。
主要配置 有机玻璃反应釜、转子流量计、水箱、水泵、搅拌电机、数显电导率仪、转换模块及软件、阀门、管道、中央处理器、触摸屏、高品质铝合金型材框架。
公用设施 水:装置自带不锈钢水箱,连接自来水接入。 实验物料:水--- KCl。
电:电压AC220V,功率1.5KW,标准单相三线制。
技术参数 1、釜式反应器1.0L,直径φ120mm,高度120mm,有机玻璃制成,3个。
2、釜式反应器3.0L 直径φ150mm,高度200mm,有机玻璃制成,1个。
3、MP-20RM微型磁力泵:功率30W,最大流量1m3/h,扬程6m。
4、流量计:玻璃转子流量计6-60L/h,水。
5、示踪剂1-6mL/次 。
6、水箱:80L,透明有机玻璃材质。
7、管路:透明,壁厚≥2.0mm,透明可视材质。
8、交流可调速电机:搅拌马达15W,转数90-600r/min,无级变速调节。
9、数显电导率仪:在线电导率检测仪,0-104�S·cm3个,信号输出:光电耦合器隔离保护4-20ma信号输出,电导电极:4支。485通讯接口转换,标准MODBUS RTU通讯协议,自动数据处理与屏幕显示实验曲线、数据,自动温度补偿:0-100℃。
10、中央处理器:执行速度0.64μs,内存容量16K,内建Ethernet支持Modbus TCP及Ethernet/IP通讯协议;功能:数据处理运算。
11、模拟量模块:高达16位分辨率,总和精度±0.5%,内建RS485通讯模式
12、采用一体机平板触摸电脑,全程数字化触摸屏控制操作。HMI:投射式触控技术,5000万次触摸点,内存4G,功能:中央处理器数据显示控制。
13、额定电压:220V,总功率:500W。
14、外形尺寸:1800×550×1800mm(长×宽×高),外形为可移动式设计,带刹车轮,高品质铝合金型材框架,无焊接点,安装拆卸方便,水平调节支撑型脚轮。
15、转换模块及在线监控软件一套。
16、工程化标识:包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理念配套,使学生处于安全的实验操作环境中,学会工程化管路标识认知,培养学生工程化理念。
测控组成 变量 检测机构 显示机构 执行机构
电机转数 霍尔开关 触摸屏 调速模块
三釜进水流量 转子流量计 转子流量计 手动调节
单釜进水流量 转子流量计 转子流量计 手动调节
浓度 在线电导率仪 触摸屏 浓度
示踪剂流动时间 时间控制器 触摸屏
