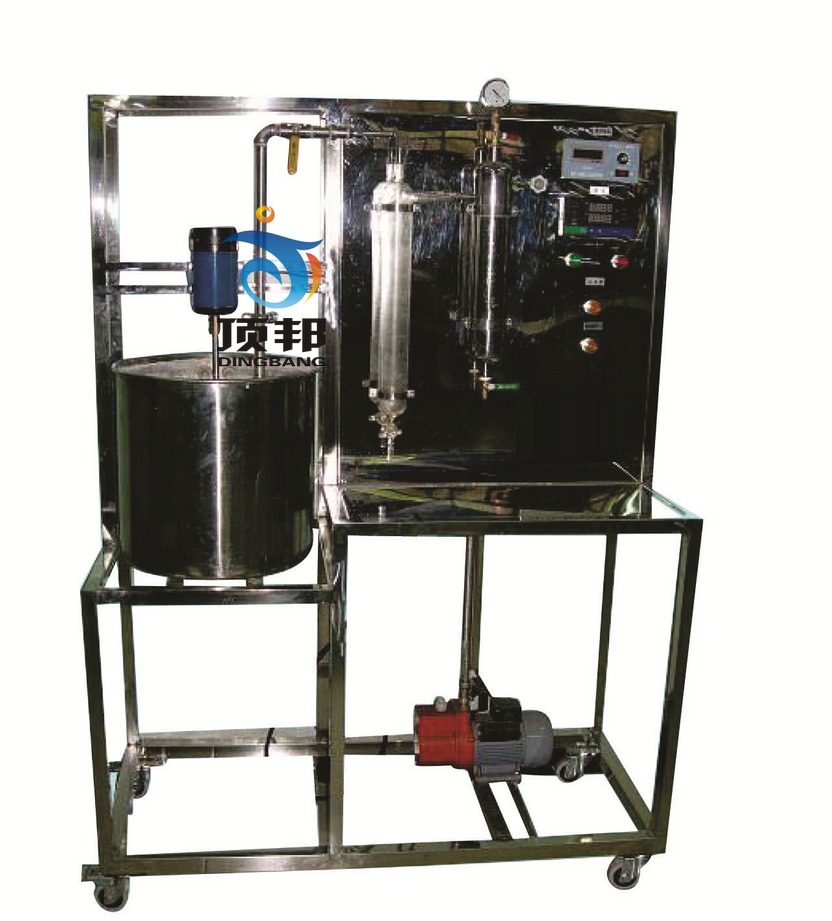

真空过滤实验装置

真空过滤实验装置
[名称]:真空过滤实验装置
[规格型号]:DB-HY113
[产品价格]:
[产品参数]:请联系客服
[联系电话]:021-36334717
[QQ]:
点击这里给我发消息点击这里给我发消息
欢迎关注我公司产品

产品详情

真空过滤实验装置


技术指标 说 明
装置特点 1、整个装置美观大方,结构设计合理,具备强烈的工程化气息,能够充分体现现代化实验室的概念。
2、设备布局合理、美观,结构清晰,整体感强,能够在实验室中体现主实验设备的概念。
3、设备整体为自行式框架结构,并安装有禁锢脚,便于系统的拆卸检修和搬运。
4、整套设备除去特殊材料外均采都用工业用304不锈钢制造,所有装备均进行不锈钢精细抛光处理,体现了整个装置的工艺完美性。
5、相比恒压板框过滤,真空抽滤具有配料少、时间短、操作维护简便等优点。
6、实验系统采用了量筒+秒表方式或滤液测量装置测量滤液量。
7、装置设计可360度观察,实现全方位教学与实验。
装置功能 1、能够体现真空过滤装置的构造和操作方法。
2、实现操作压力对过滤速率的影响,验证过滤过程中的各种关系、相关公式及基本理论。
3、实现测定过滤常数K、qe、τe及压缩性指数s的方法。
4、测定不同条件(真空度、滤液浓度、不同料浆)下的恒压抽滤常数。
设计参数 过滤器面积 0.00385 m2,过滤压力:0~0.2MPa。
过滤常数K: 1.0×10-4—6.0×10-4m3/m2,qe:0.1—0.3,θe:100-300。
压缩性指数 s :0.1-0.2,物性常数 k:1.0×10-7--3.0×10-7
温度:0-50℃。
公用设施 水:装置自带304不锈钢水箱,连接自来水。实验时物料由过滤器经真空泵抽吸后进入滤液瓶。
电:电压AC220V,功率1.0KW,标准单相三线制。每个实验室需配置1~2个接地点(安全地及信号地)。
实验物料:固体CaCO3,外配设备:秒表。
主要设备 304不锈钢物料桶:φ350×400mm。
304不锈钢过滤器直径:φ70mm。
玻璃计量瓶:1000ml。
调速电机:电压AC220V,功率100W,搅拌器转速:0-200r/min。
指针式真空压力表:-0.1~0MPa 。
数字温度仪表,Pt100铂电阻温度传感器 :0—100℃。
真空泵: 旋片式真空泵,抽速: ≥2L/s,转速: 2800r/min 功率: 370W。
304不锈钢缓冲罐 Φ76mm。
电器:接触器、开关、漏电保护空气开关。
304不锈钢管路、管件及阀门。
304不锈钢仪表柜:测控、电器设备在实验架上。
304不锈钢材质框架1500*500*1700mm(长×宽×高),带脚轮及禁锢脚。
测控组成 变量 检测机构 显示机构 执行机构
缓冲罐压力 指针式压力表 压力表就地显示 调压阀(手动)
滤液体积 1000ml计量瓶 直读
过滤时间 数字秒表 秒表直读
温度 PT100铂电阻 数字温度计

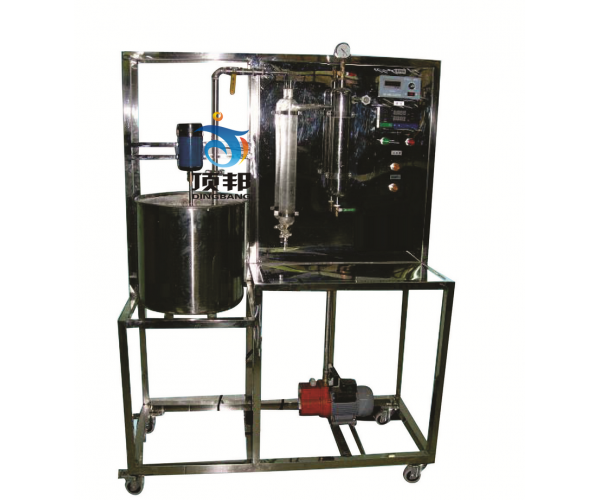

DB-HY113/II数字型真空过滤实验装置
技术指标 说 明
装置特点 1、整个装置美观大方,结构设计合理,具备强烈的工程化气息,能够充分体现现代化实验室的概念。
2、设备整体为自行式框架结构,并安装有禁锢脚,便于系统的拆卸检修和搬运。
3、整套设备除去特殊材料外均采都用工业用304不锈钢制造,所有装备均进行精细抛光处理,体现了整个装置的工艺完美性。
4、相比恒压板框过滤,真空抽滤具有配料少、时间短、操作维护简便等优点。
5、装置设计可360度观察,实现全方位教学与实验。
6、实验除可直接在控制柜进行所有操作外,还可远程至电脑展开智能调节及显示仪表+串口通讯+上位监控计算机模式,配套实验数据采集及数据处理软件。数据可通过U盘导出,可连接打印机打印数据。装置能够实现手动和自动无扰切换操作,并安装安全联锁保护和自动报警装置,保证设备正常安全运行。
装置功能 1、能够体现真空过滤装置的构造和操作方法。
2、实现操作压力对过滤速率的影响,验证过滤过程中的各种关系、相关公式及基本理论。
3、 实现测定过滤常数K、qe、τe及压缩性指数s的方法。
4、测定不同条件(真空度、滤液浓度、不同料浆)下的恒压抽滤常数。
设计参数 过滤器面积 0.00385 m2,过滤压力:0~0.2MPa。
过滤常数K: 1.0×10-4—6.0×10-4m3/m2,qe:0.1—0.3,θe:100-300。
压缩性指数 s :0.1-0.2,物性常数 k:1.0×10-7--3.0×10-7
温度:0-50℃。
公用设施 水:装置自带304不锈钢水箱,连接自来水。实验时物料由过滤器经真空泵抽吸后进入滤液瓶。
电:电压AC220V,功率1.0KW,标准单相三线制。每个实验室需配置1~2个接地点(安全地及信号地)。
实验物料:固体CaCO3,外配设备:秒表。
主要设备 304不锈钢物料桶:φ350×400mm。
304不锈钢过滤器直径:φ70mm。
玻璃计量瓶:1000ml。
调速电机:电压AC220V,功率90W,搅拌器转速:0-200r/min。
真空度:压力传感器,测量范围:-0.1-0MPa,精度0.5级。
滤液量采用10KPa差压传感器自动测量装置,在一组实验中,可自动采样测量滤液量数据,也可通过计量槽测定,计量槽由有机玻璃制成,容积:约1000ml,配刻度管。
宇电AI501(带485接口)压差数字显示仪。
宇电AI501(带485接口)温度数字显示仪。
宇电AI501(带485接口)压力数字显示仪。
Pt100铂电阻温度计 :0—100℃。
真空泵: 旋片式真空泵 抽速: ≥2L/s,转速: 2800r/min,功率: 370W。
304不锈钢缓冲罐 Φ76mm。
电器:接触器、开关、漏电保护空气开关。
304不锈钢管路、管件及阀门。
304不锈钢仪表柜:测控、电器设备在实验架上。
304不锈钢材质框架1500*500*1700mm(长×宽×高),带脚轮及禁锢脚。
测控组成 变量 检测机构 显示机构 执行机构
真空度 数字显示仪表,精度:0.5%FS 调压阀(手动)
滤液体积 数字显示仪表,精度:0.5%FS
过滤时间 上位机采集
温度 数字显示仪表,精度:0.5%FS
软件组成 模拟模块:高达16位分辨率,RS485通讯模式;功能:温度、时间、压力、压差等模拟量信号采集。配数据采集软件一套,在线工业组态软件一套。
