拆装用大型减速器模型

拆装用大型减速器模型
[名称]:拆装用大型减速器模型
[规格型号]:DB-MX65
[产品价格]:
[产品参数]:请联系客服
[联系电话]:021-36334717
[QQ]:
点击这里给我发消息点击这里给我发消息
欢迎关注我公司产品

产品详情

DB-MX65 拆装用大型减速器模型

一、减速器功能:
减速器拆装教学模型是通过拆装各种齿轮减速器,了解齿轮减速器铸造箱体的结构以及轴和齿轮的结构,了解减速器轴上零件的定位和固定、齿轮和轴承的润滑、密封以及各附属零件的作用、构造和安装位置;熟悉减速器的拆装和调整的方法,培养学生对减速器主要零件尺寸目测和识别能力。本实验室也可以作为机械设计课程设计使用。适用专业:车辆与交通运输、机械设计制造及其自动化、机电一体化、数控加工技术,食品科学与工程,材料成型等专业。
一、减速器制作及用材:
拆装减速器制作材料除标准件外,全部用优质铝合金精加工制作而成,传动齿轮用滚齿机加工。精度高、配合正确、传动灵活,减速器外壳表面进行烤漆处理。产品精久耐用,全铝减速器我厂独家生产历史已有多年。
二、减速器功能及特点:
①、 本系列大型拆装减速器专供学生作拆装实验用,为设计和测量零件尺寸和绘制正确零部件及装配图提供了实物依据。
②、 该系列产品品种齐全、尺寸合适、重量轻、设计结构合理牢固。
③、 减速器附件类型多,开扩了学生的视野。
二、减速器种类

序号货物名称参考品牌、技术参数及要求数量单位金额(元)
1展开式双级圆柱齿轮减速器模数:m=3,齿数:Z1=16 Z2=47 Z3=27 Z4=68,压力角:20°,β:15°,传动比: i =7.398,中心高度:h =146,制作材料:箱体和轴系采用全铝合金制造,长×宽×高:535×330×29415200
2分流式双级圆柱齿轮减速器模数:m=3,齿数:Z1=16 Z2=47 Z3=27 Z4=68,压力角:20°,β:15°,传动比:i =7.398,中心高度:h =146,制作材料:箱体和轴系采用全铝合金制造,长×宽×高:
550×350×320
15200
3同轴式双级圆柱齿轮减速器模数:m=3,齿数:Z1=22 Z2=26 Z3=78 Z4=82,压力角:20°,β:15°,传动比:i =11.1818,中心高度:h =159,制作材料:箱体和轴系采用全铝合金制造,长×宽×高;560×420×35015200
4双级圆锥圆柱齿轮减速器模数:m=3,齿数:Z1=20 Z2=50 Z3=16 Z4=68,β:15°,传动比:i =10.625,中心高度:h =141,制作材料:箱体和轴系采用全铝合金制造,长×宽×高:550×340×34015200
5单级圆锥齿轮减速器模数:m=3,齿数:Z1=20 Z2=60,压力角:20°,β:15°,传动比:i =3,中心高度:h =129,制作材料:箱体和轴系采用全铝合金制造,长×宽×高:500×350×31515200
6单级圆柱齿轮减速器模数:m=3,齿数:Z1=72 Z2=29,压力角:20°,β:15°,传动比: i =2.49,中心高度:h =151,制作材料:箱体和轴系采用全铝合金制造,长×宽×高:450×400×34015200
7蜗轮蜗杆(下置式)减速器模数:m=4,齿数:Z1=1 Z2=45,β:45°,传动比:i =45,中心高度:h =210,制作材料:箱体和轴系采用全铝合金制造,长×宽×高:420×320×40015200
8新型单级圆柱齿轮减速器模数:m=2,齿数:Z1=25 Z2=75;传动比:i =3;中心高度:h =120;制作材料:箱体和轴系采用全铝合金制造;长×宽×高:290×220×21515000


三、拆装工具:1套
1、活动扳手1套
2、橡皮锤1把
3、内外卡钳1套
4、钢丝钳1把
5、尖嘴钳1把
6、榔头1把
7、内六角扳手1套
四、性能规格
1.减速器的结构尺寸适合学生折装实验用,重量仅为10~40kg;
2.减速器为全铝制模型,可拆装;
3.减速器参考标准减速器进行人性化设计,外观美观大方;
五、减速器图片

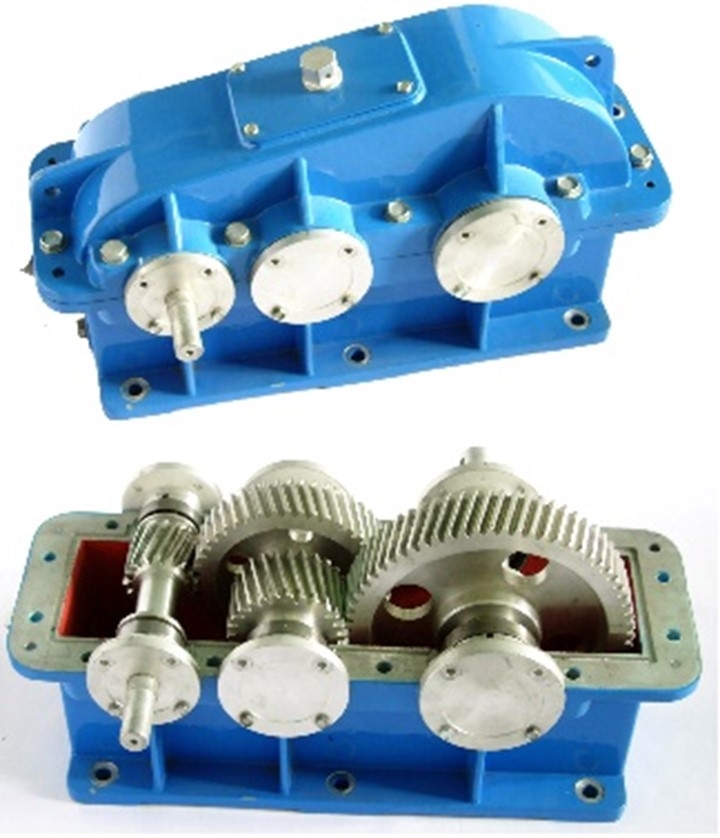

(1)DB-MX65-1展开式双级圆柱齿轮减速器
展开式双级圆柱齿轮减速器

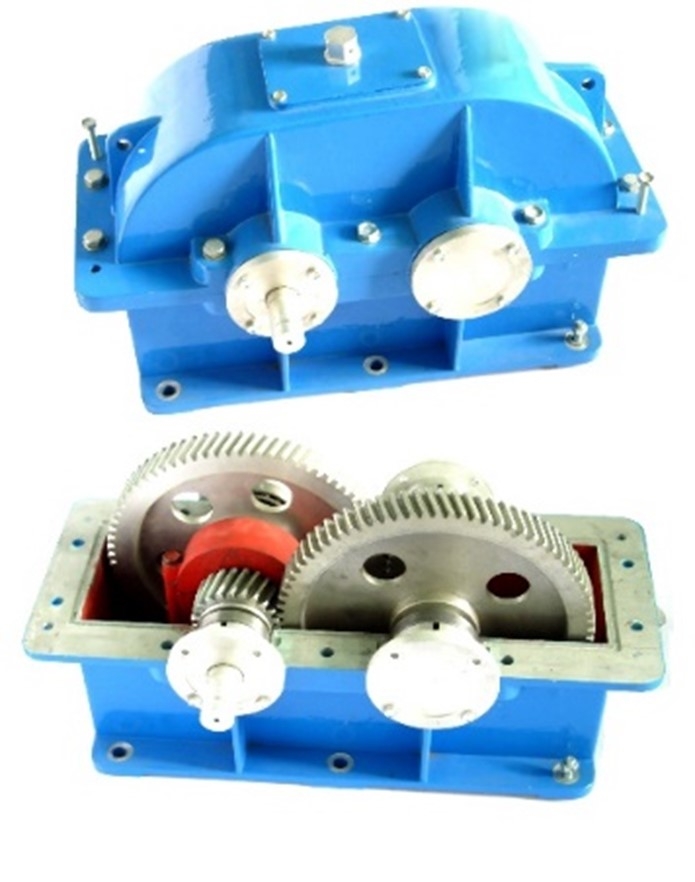

(2)DB-MX65-2分流式双级圆柱齿轮减速器
分流式双级圆柱齿轮减速器

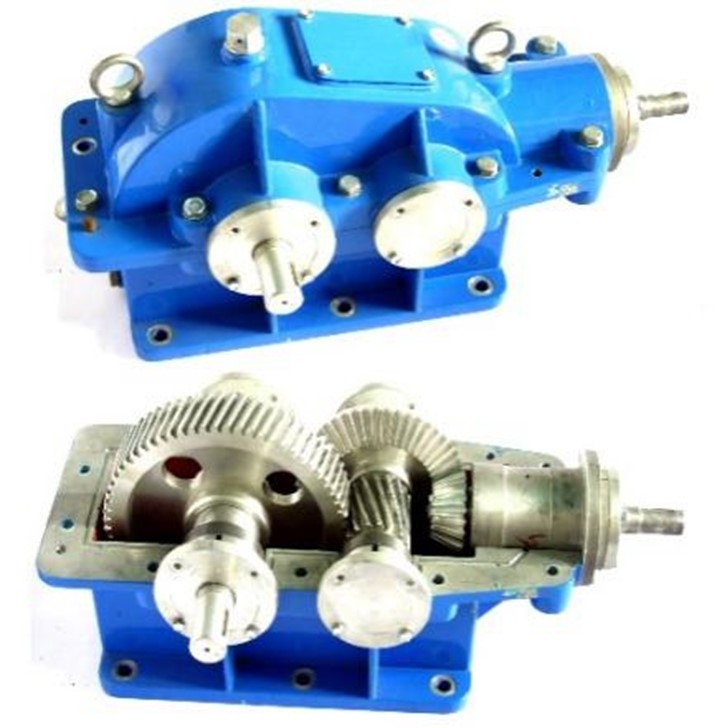

(3)DB-MX65-3拆装用双级圆锥圆柱齿轮减速器
拆装用双级圆锥圆柱齿轮减速器

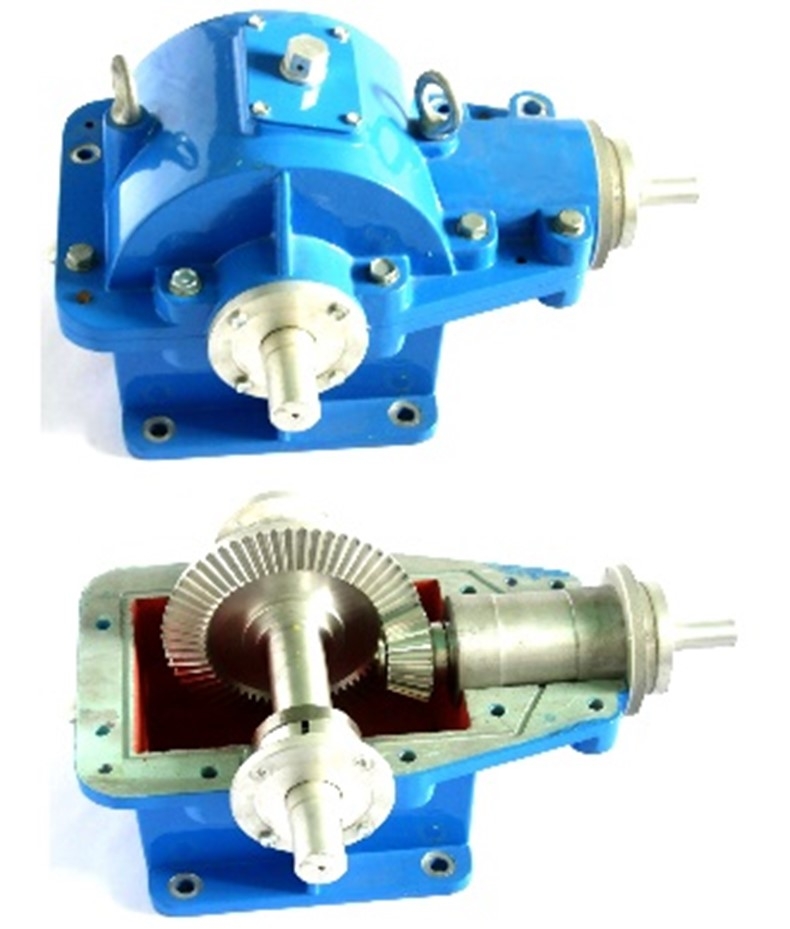

(4)DB-MX65-4拆装用单级圆锥齿轮减速器
拆装用单级圆锥齿轮减速器

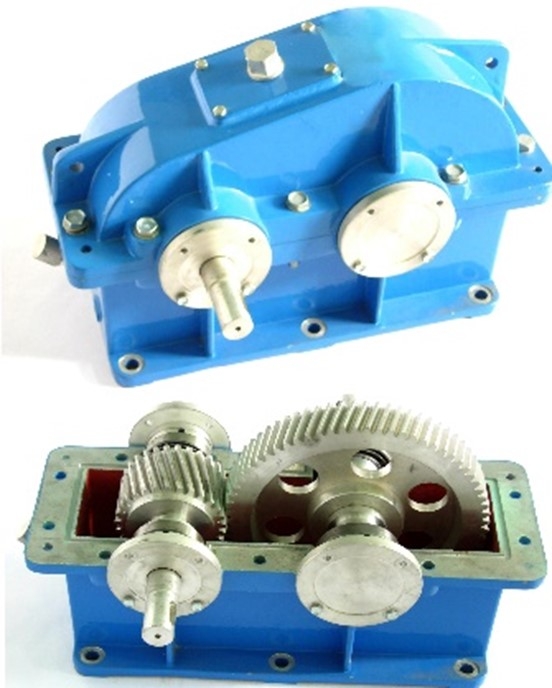

(5)DB-MX65-5拆装用单级圆柱齿轮减速器
拆装用单级圆柱齿轮减速器

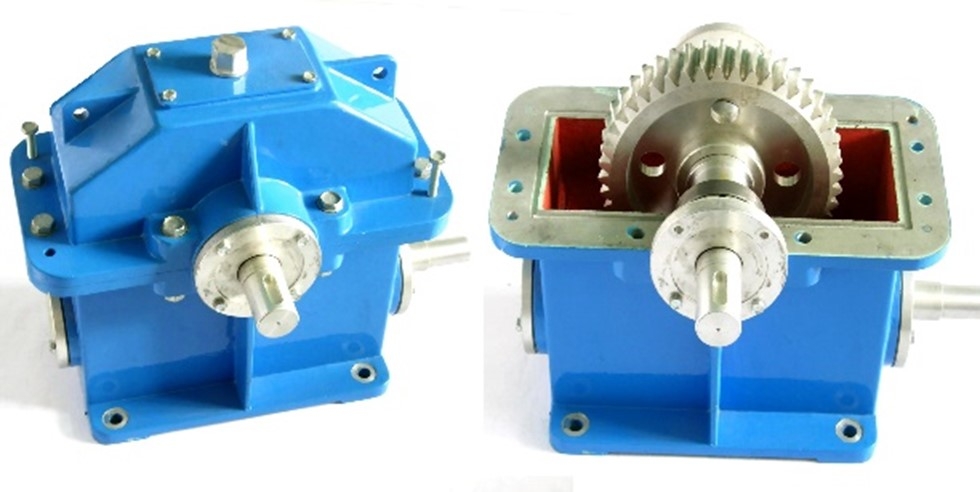

(6)DB-MX65-6拆装用蜗轮蜗杆减速器
拆装用蜗轮蜗杆减速器

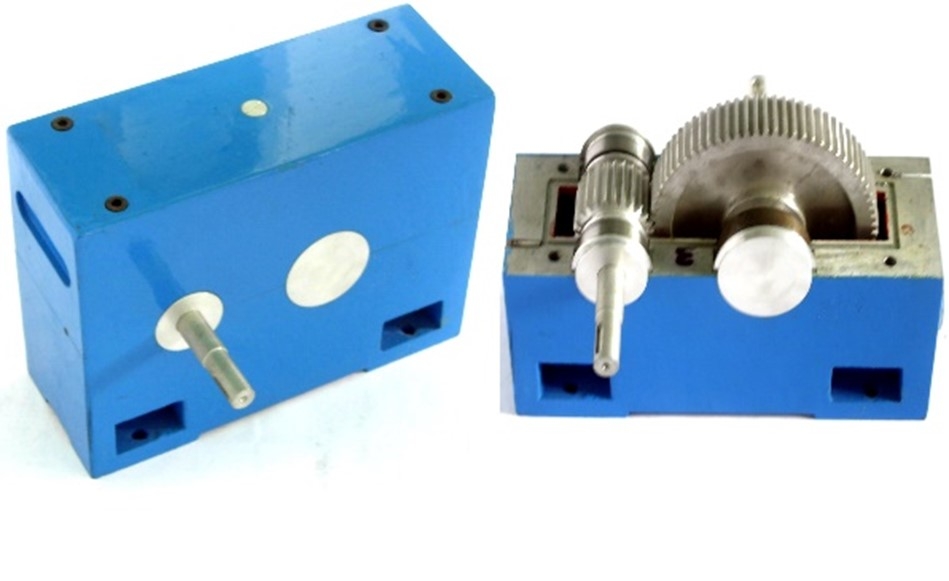

(7)DB-MX65-7拆装用新型结构单级圆柱齿轮减速器
拆装用新型结构单级圆柱齿轮减速器

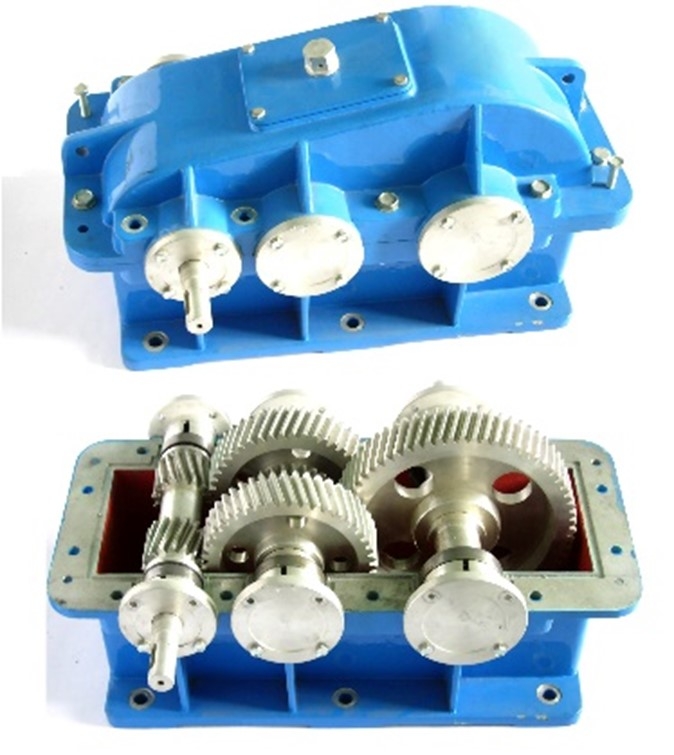

(8)DB-MX65-8拆装用双级分流式圆柱齿轮减速器
拆装用双级分流式圆柱齿轮减速器
