DB-5229 收获机液压实训台


一.概述:
  收获机液压实训台以4LZ-8B1收割机液压操纵机构系统实物为基础,可对4LZ-8B1收割机整机液压操纵机构系统进行模拟工作、及故障检测与诊断等工况的实际操作,真实展示4LZ-8B1收割机液压操纵机构系结构与原理及工作过程。
收获机液压实训台能够满足对4LZ-8B1收割机液压操纵机构系统理论和维修实训的实训教学需要。

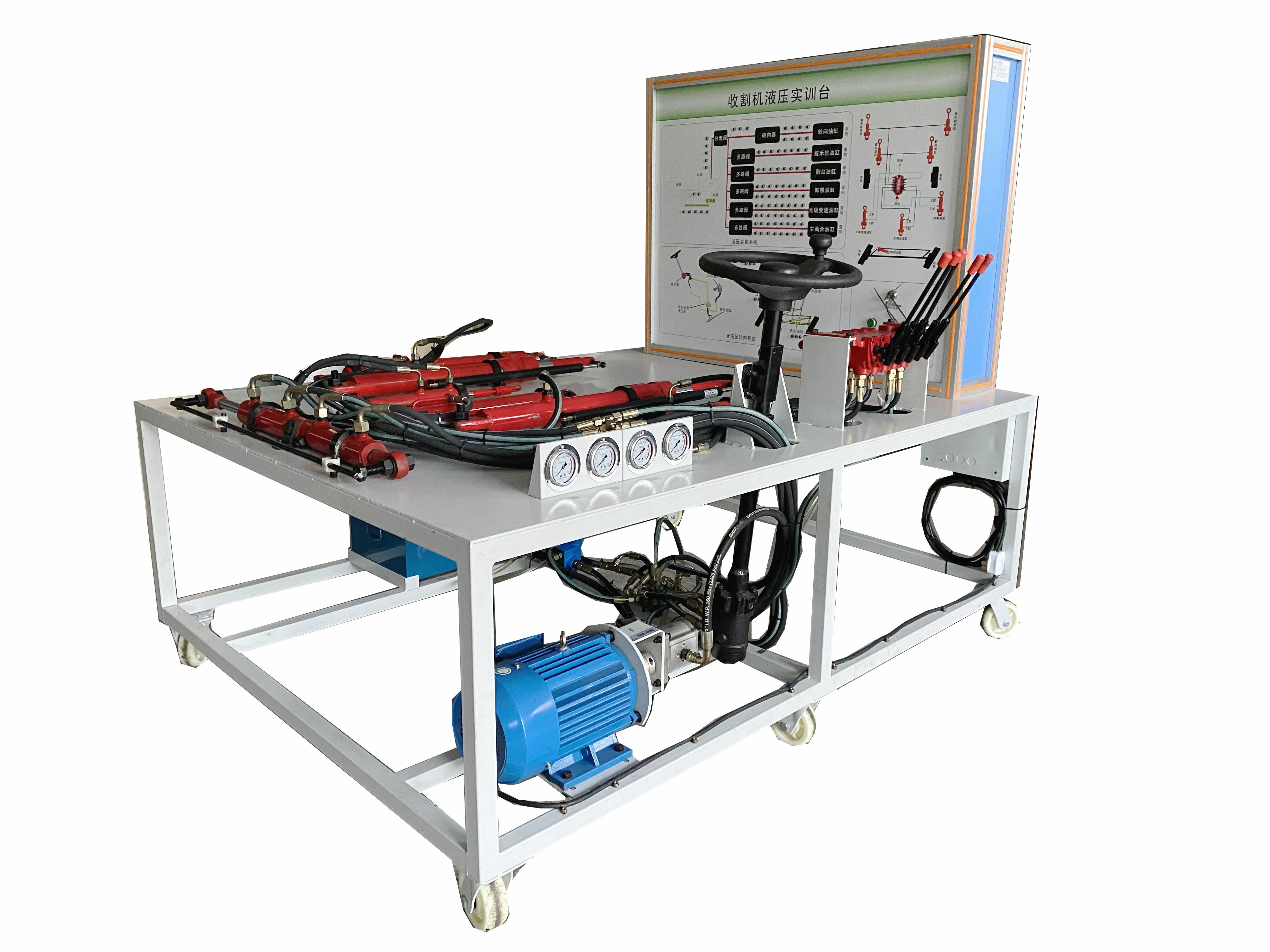

收获机液压实训台
收获机液压实训台
收获机液压实训台面板

二.结构组成
  收获机液压实训台是有4LZ-8B1收割机液压操纵机构总成、工作装置、液压泵总成、操作机构等附件、油压压力表、各类型控制阀及油管、电动机、移动台架等、司机座椅、台架操作说明书、实验指导书等附件组成。

收获机液压实训台配套4LZ-8B1收割机液压操纵机构彩色原理图板,及安装闪烁灯条与工作工况同步显示。
三.功能
收获机液压实训台电动机驱动液压泵提供动力,可动态演示4LZ-8B1收割机液压操纵机构系统工作原理与过程。
可简易实现4LZ-8B1收割机液压操纵机构系统保养与维护操作。
可实现4LZ-8B1收割机液压操纵机构系统拆装和工况演示。
实训台加装电源及转动部件等安全保护装置。
部分液压油管采用透明可视高压油管。
台架上应设计集油槽,便于管路断开后油液的回收与清理。
各元器件及管路应在台架上可靠固定。
工作温度:室温
交流电源:220V/380V
四.技术规格
动力电源:三相四线(或三相五线)380V±10% 50Hz
工作电压:直流12V
工作温度:室温
三相异步电动机
外形:1740*650*1700mm
五.基本配置

序号名    称规格型号单位数量
1原理面板装彩色结构原理图UV喷绘4mm铝塑板1
2压力表0-25kg/cm2(数量视实际机型而定)1
3液压油管透明可视高低压油管1
4液压泵原车1
5液压操纵装置原车全套包括:
1. 齿轮泵及附件
2. 操纵手柄及附件
3. 液压油箱(加工配套件)
4. 液压油滤清器          (1件)
5. 五路阀总成            (1件)
6. 拨禾轮油缸            (2件)
7. 割台油缸              (2件)
8. 主离合油缸            (1件)
9. 卸粮油缸              (1件)
10.转向油缸              (2根)
11.无级变速油缸          (1件)
12.全液压转向器          (1件)
13.单路稳定分流阀         (1件)
14.方向机总成             (1件)
1
6皮带动力传动装置加工配套1
7防护罩加工配套1
8交流电源安全保护装置配套1
9三相异步电动机380V 4KW 2800转/分1
