西门子S7-1200PLC实验箱

西门子S7-1200PLC实验箱
[名称]:西门子S7-1200PLC实验箱
[规格型号]:DB-PLCX4
[产品价格]:
[产品参数]:请联系客服
[联系电话]:021-36334717
[QQ]:
点击这里给我发消息点击这里给我发消息
欢迎关注我公司产品

产品详情

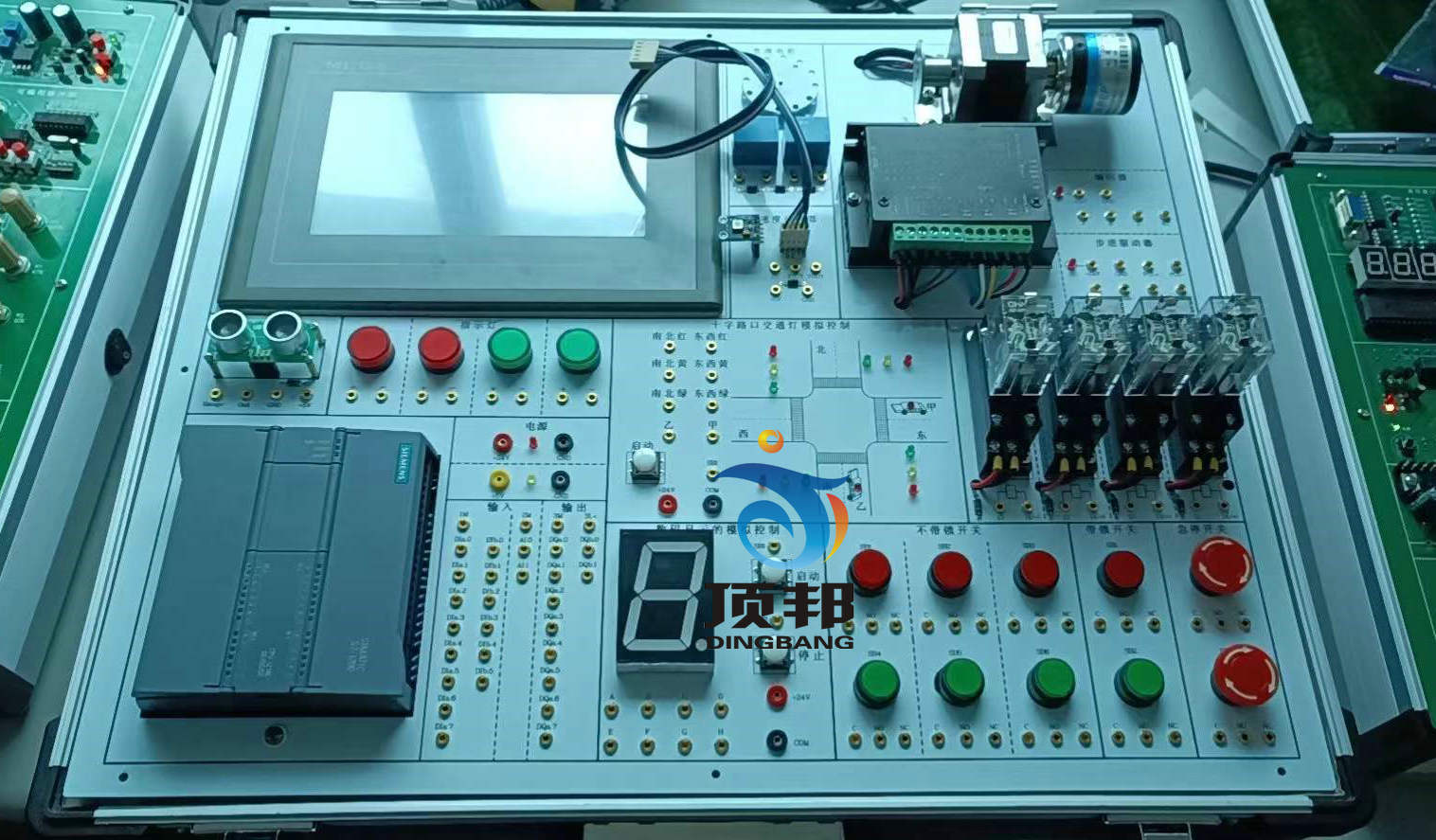

西门子S7-1200PLC实验箱

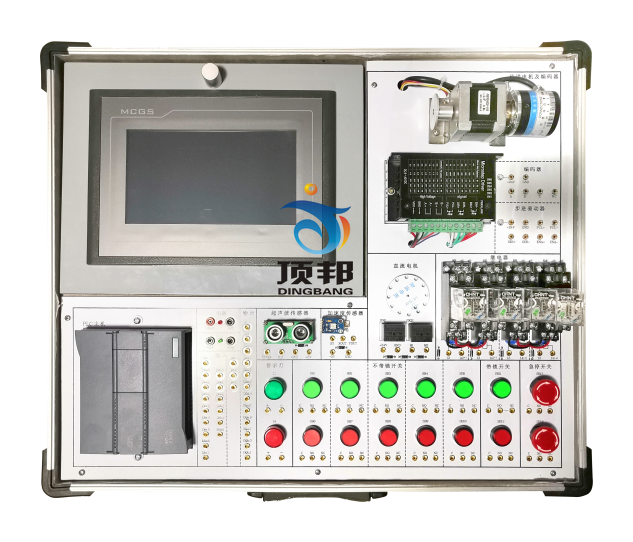

西门子S7-1200PLC实验箱

西门子S7-1200PLC实验箱用于开展PLC控制技术实验的设备,主要实现可编程逻辑控制、常用电机控制、传感器信号采集等功能,便于进行电路设计和控制程序设计,能够使用网络通信和其他控制系统互联。

一、技术性能
1、西门子S7-1200PLC实验箱PLC主机采用西门子S7-1214DC/DC/DC 功能上完全满足目前高等院校的PC教学要求。
2、采用模块化设计,包括PLC主机模块、传感器模块、继电器模块、指示灯模块、开关模块、步进电机和电机驱动模块、直流电机和正反转控制模块、编码器模块,各模块间相互独立。在主机模块中,所有输入输出端口都通过导线连接到实验板上的镀金孔上。用户可方便扩展自己的模块,为以后实验系统的升级提供了保障。
3、本实验箱采用实物产品,提高了实验的真实程度,确保了实验的实用性。
  4、配备MCGS工控组态软件,让学生直观地进行PLC的基本指令练习、对PLC实际应用的实验通过组态棒图进行动态跟踪,实验对象形象逼真,接近工业现场的实际应用,通过本装置的训练,使学生很快就能适应现场的实际操作。
    5、实验项目扩展配置,使用可靠,在教学活动或项目开发中易于使用和维护,是目前国内市场上一款性价比极高的PLC教学实验设备
二、主要配置
1、开关电源:1)直流稳压电源24V/3A 1组;2)直流稳压电源5V/2A 1组。
2、PLC主机:西门子S7-1214DC/DC/DC PLC主机1件,采用24V直流供电、24V直流输入、24V直流输出,具有14路数字量输入,10路数字量输出,2路模拟量输入,每个布尔指令执行时间不慢于0.08微秒,高速计数器不少于6个,脉冲输出可以组态不少于4个脉冲发生器。
3、装配流水线的模拟控制
4、LED数码显示模拟控制
5、十字路口交通灯模拟控制
6、步进电机及驱动器:步进电机48BYGH602-11B 1件,步进电机专用驱动器TB6600  1件。
7、直流电机:24V直流电机RS-385SD 1个,24V光电编码器ZKP3806-001G-1000BZ1-5C2 1件,继电器HK3FF-DC24V 2个。可完成闭环控制实验。
8、传感器模块:1)双轴加速度传感器1个,带模拟量输出;2)超声波传感器 1个。
9、继电器模块:设计有4个24V继电器JZX-22F,继电器线圈引出到实验板上,继电器触点学生可以任意连接。
10、按钮开关: 有6个不带锁按钮开关,2个带锁按钮开关,2个急停开关,2个信号指示灯。
11、在实验箱的设计中留出了所有的输入、输出、公共端子,用户可方便扩展自己的模块,以及以后实验系统的升级。
三、实验内容
1、基本指令练习
2、直流电机正反转控制实验
3、步进电机控制实验
4、编码器信号检测实验
5、加速度传感器数据采集实验
6、超声波传感器应用实验
7、PLC控制系统设计实验
