透明扶梯教学模型

透明扶梯教学模型
[名称]:透明扶梯教学模型
[规格型号]:DB-36DT
[产品价格]:
[产品参数]:请联系客服
[联系电话]:021-36334717
[QQ]:
点击这里给我发消息点击这里给我发消息
欢迎关注我公司产品

产品详情


一、概述

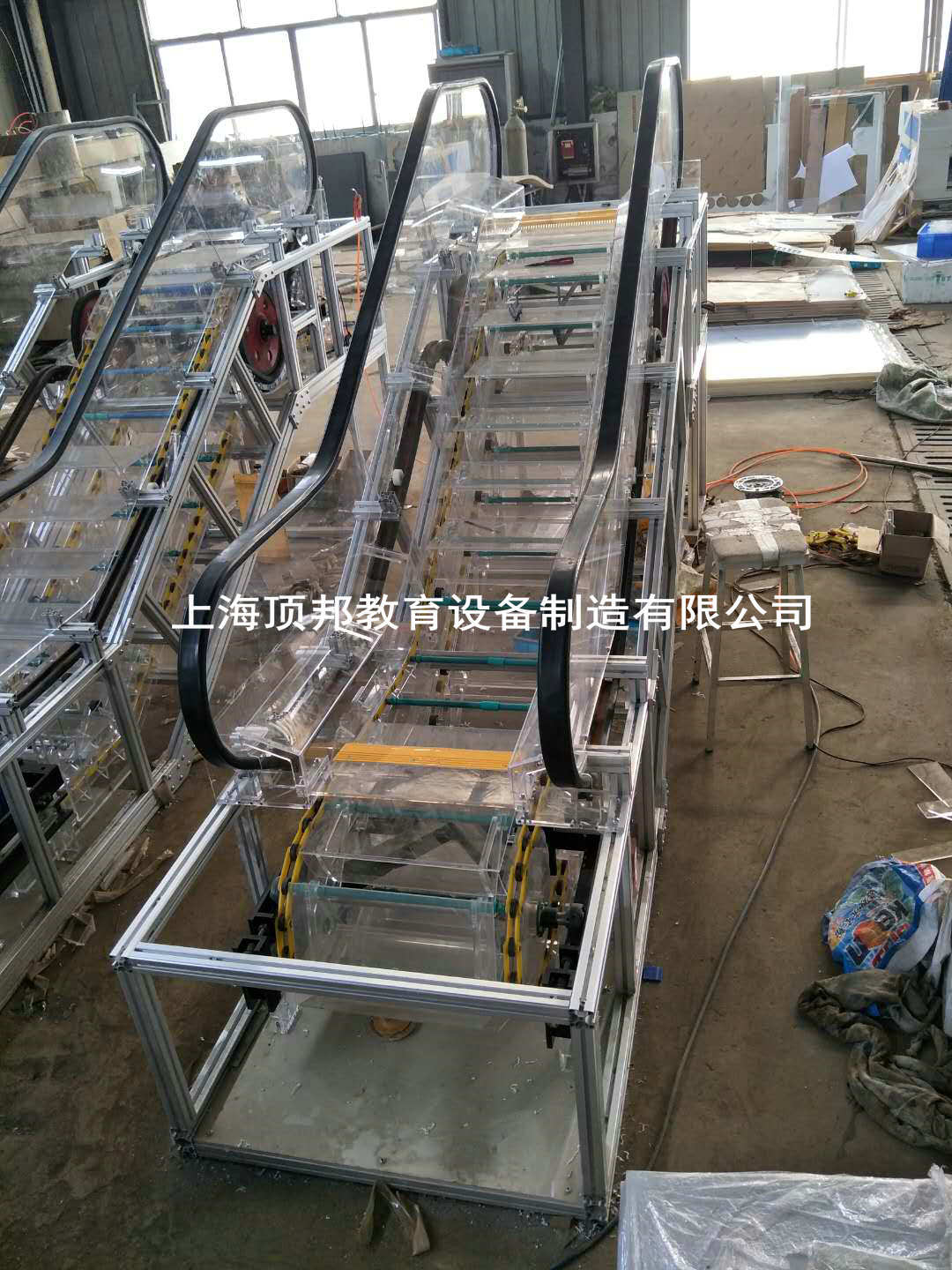

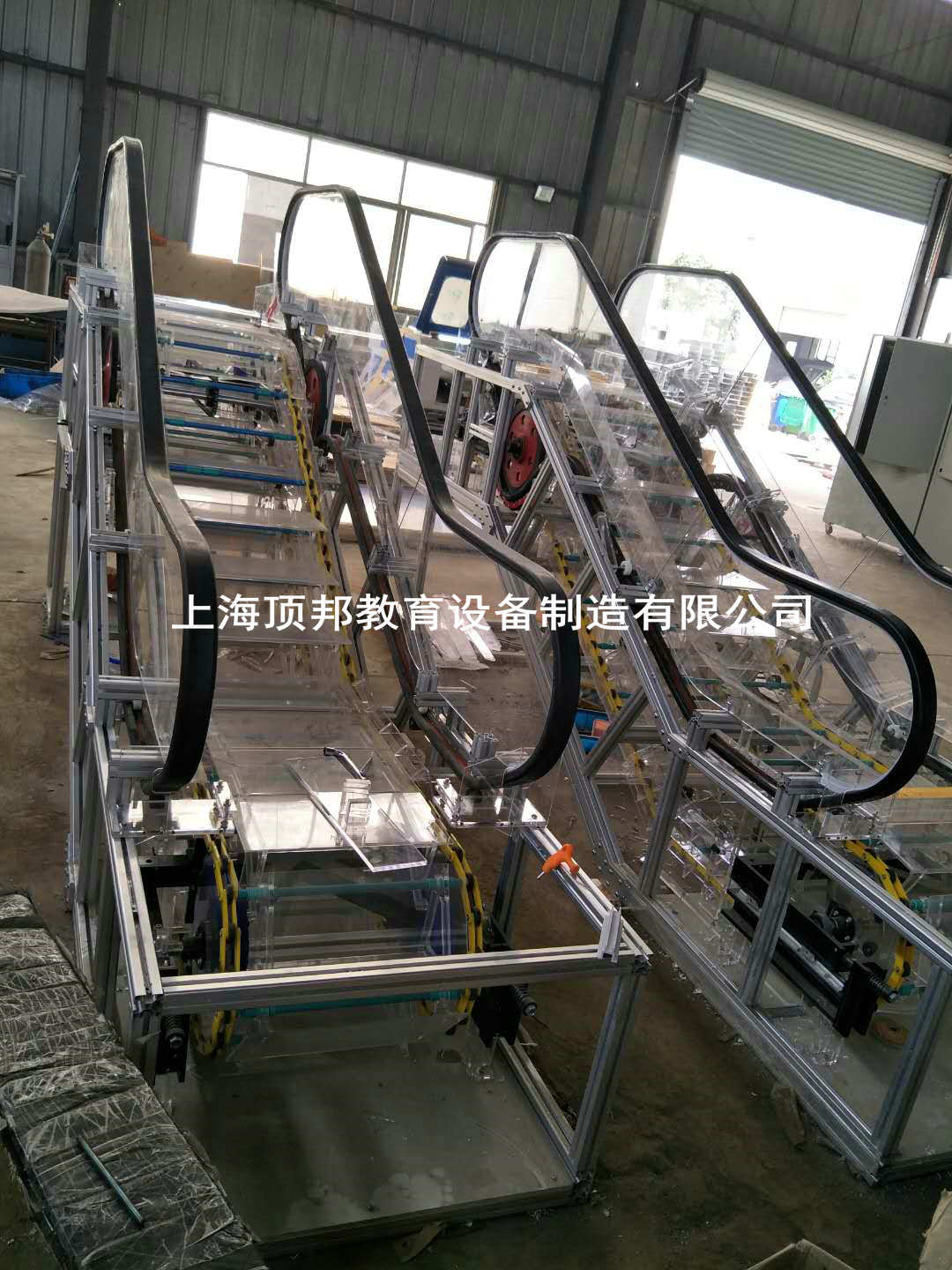

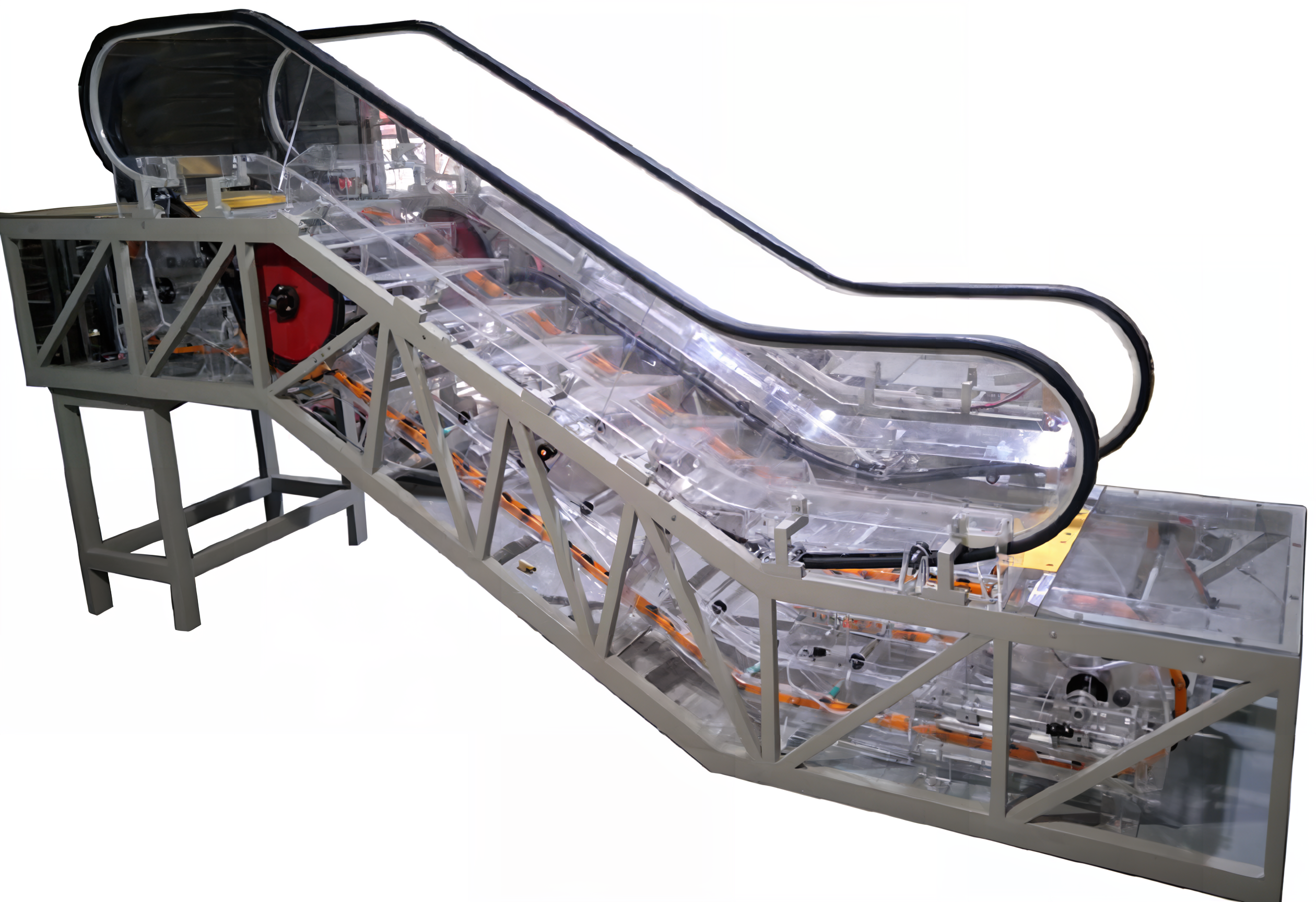

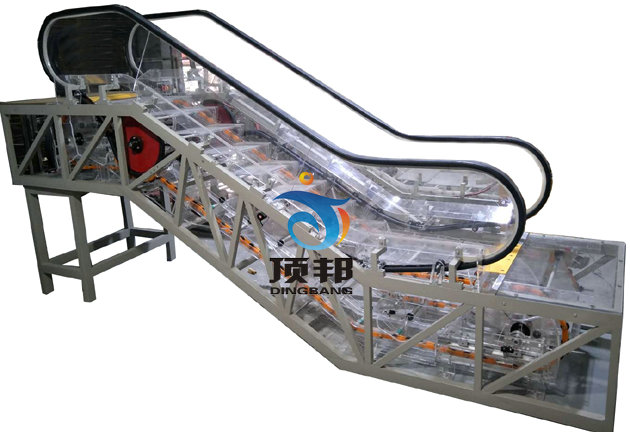

 DB-36DT透明扶梯教学模型适用于职业院校、中职院校电梯技术专业学员进行自动扶梯梯级拆装、操纵和维修保养实训教学训练。扶梯模拟实训装置采用优质方管焊接密纹喷塑组装成扶梯桁架,梯级踏板系统、扶手带系统、曳引机系统,设备台架、安全检测系统,电气控制控制系统等。
透明扶梯教学模型
透明扶梯教学模型
/uploads/allimg/210424/1-21042423094Y47.jpg
二、技术参数
1、输入电源:三相四线(或三相五线)AC380V±10% ,工频50Hz;
2、工作环境:环境温度范围为-5℃~+40℃,相对湿度<85%(25℃);
3、整机容量:≤2.5kVA;
4、扶梯尺寸:3700mm(长)×850mm(宽)×1500mm(高);
5、提升高度:600mm;
6、控制方式:三菱FX3U-48MR。
7、安全保护:具有保护接地、过载、过流、漏电流保护功能,安全符合国家标准。
8、整体重量:≤400kg
三、配置清单

序号名称主要技术指标数量单位备注
1扶梯桁架
1平台周围设有扶手
2金属桁架
1含梯路导轨
3驱动主机额定电压:AC380;额定电流3.7A,电机功率:1.5KW;减速比:30:1,制动电压DC99V。1含电机、减速箱、制动器
4驱动链节距:120mm;2
5梯级亚克力板1
6梯级传动链亚克力板2
7张紧装置含梯级链轮、轴、张紧小车以及梯级链的弹簧等;1
8扶手带黑色,橡胶2
9扶手带摩擦轮橡胶2
10扶手导轨金属导轨和滚动轴承尼龙导轮组成;2
11扶手玻璃材料:有机玻璃;厚度:10mm;1
12围裙板表面材质:有机玻璃;1
13控制柜采用可编程PLC或微机控制系统1
14楼层板表面材质:有机玻璃;1
15扶梯安全开关常用安全保护回路开关1
16实训工具日常使用1详见工具清单
17配套资料电气原理图包括动力线路、安全回路、故障显示、接线图等,说明书包括安装说明、机械维保说明以及用户使用手册1

配套工具清单
序号名称型号/规格数量单位
1卷尺3m1
2万用表MF47型1
3内六角扳手(组套)BM-C91
4梅花开口两用扳手101
5梅花开口两用扳手131
6T型六角扳手5mm1
7开口扳手8~101
8开口扳手12~141
9一字穿心螺丝批5×751
10十字穿心螺丝批2×751
11工具箱中号1
12尖嘴钳6寸1
13斜口钳5寸1
14活扳手300×361
15钢板尺300mm1

四、实训项目
1、认识自动扶梯的组成结构名称及作用(涨紧装置、梯级、梯级导轨、扶手带、牵引链、梳齿板、驱动装置等)。
2、认识自动扶梯安装保护装置的作用、安装位置、检修。
3、自动扶梯的基本安全操作与使用;
4、梯级的拆装操作;
5、梳齿板的调整;
6、扶手带的张紧的调整;
7、梯级链张紧的调整;
8、驱动链的调整;
9、制动器的调整;
10、维护保养前的基本安全知识操作与;
11、日常维护保养;
12、自动扶梯紧急救援;
13、自动扶梯安全回路故障查找及排除;
14、自动扶梯安全监控电路故障查找及排除;
15、自动扶梯动力电路故障查找及排除;
16、自动扶梯控制电路故障查找及排除。
