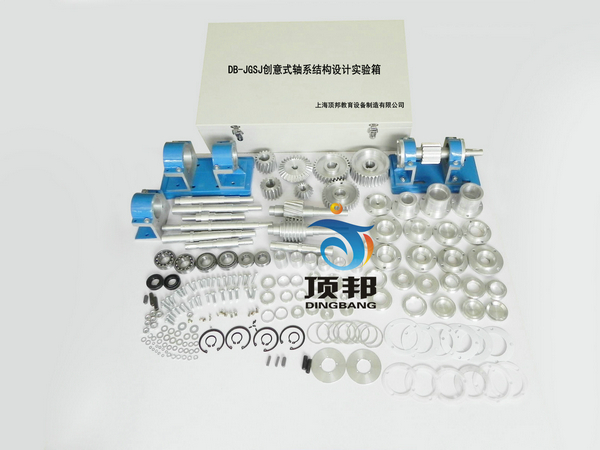

创意组合式铝制轴系结构设计实验箱,轴系实验箱




主要特点:
1、 本实验箱具有轴系结构设计和轴系结构分析两大实验功能,培养学生的机构设计能力具有良好的使用效果;
2、 零件轴的结构形式多样,使学生的灵活性和多样样有更深入的了解
3、 轴及轴上零件定位准确、固定可靠、轴上零件便于拆装和调整。
4、 基本零件中共有68种125件,另配有标准件7类166件,
5、 能方便地组合出数三十一种轴系结构方案,具有内容系统,方案多样的优点。
6、 配有实验指导书和装拆工具供学生按照设计思路进行装配和模拟设计。
7、 实验箱可供5-7人使用。
实验内容:
1、 单级齿轮减速器输入轴设计
2、 二级齿轮减速器输入轴设计
3、 二级齿轮减速器中间轴设计
4、 蜗轮蜗杆输入轴设计
5、 锥齿轮减速器输入轴设计
6、 齿轮传动的轴系设计
实验台主要技术参数:
1、实验零件大部分采用铝合金制作
2、外形尺寸(mm): 580x360x160
2:重量:约20KG

轴系结构设计实验箱标准件清单

序号代号名称及规格材料总数量
1GB/T276-94轴承6205深沟球轴承2

GB/T297-94轴承30205圆锥滚子轴承2

GB/T301-95轴承8204单向推力球轴承2

GB/T281-84轴承1205圆柱孔调心球轴承2





2GB5781-86螺栓M6×25六角头螺栓10


螺栓M6×20
20


螺栓M8×25
10





3GB77-85螺钉M10×30内六角平端紧定螺钉2

GB71-85螺钉M3×8开槽锥端紧定螺钉10

GB818-85螺钉M3×5十字槽盘头螺钉10


螺钉M3×6
6

GB819-85螺钉M5×12十字槽沉头螺钉4

GB819-85螺钉M6×10十字槽沉头螺钉4
4GB93-87垫圈6标准型弹簧垫圈20






GB95-85垫圈6平垫圈20

轴系结构设计实验箱标准件清单

序号代号名称及规格材料单件重量备注


垫圈8
10


垫圈10
2







GB848-85垫圈3小平垫圈6






5GB6172-86螺母M10六角薄螺母2






6FJ145-79毡圈22
6羊毛毡


毡圈30
4







HG4-692-67油封PD22×40×10
2骨架橡胶油封






7GB893.2-86挡圈52B型孔用弹性挡圈4

GB894.2-86挡圈22B型轴用弹性挡圈4



7类166件螺丝、螺母、垫圈类采用钢制品

轴系结构设计实验箱标准件清单

序号幅面代号名称及规格数量总数量
14DBX.0.1-1轴承座上盖22
24FXZ.0.1-2轴承座下座22
34DBX.0.2-1双轴承座上盖22
44DBX.0.2-2双轴承座下座22
54DBX.0.3-1双轴承座1上盖11
64DBX.0.3-2双轴承座1下座11
74DBX.0-1直齿轮轴11
84DBX.0-2轴承透盖22
94DBX.0-3小直齿轮11
104DBX.0-4大直齿轮11
114DBX.0-5大斜齿轮11
124DBX.0-6小斜齿轮11
134DBX.0-7小锥齿轮11
143DBX.0-8大锥齿轮11
154DBX.0-9蜗杆11
163DBX.0-10蜗轮11
174DBX.0-11斜齿轮轴11
184DBX.0-12轴承闷盖22
194DBX.0-13轴承透盖11
204DBX.0-14轴套11

轴系结构设计实验箱标准件清单

序号幅面代号名称及规格材料数量总数量
214DBX.0-15嵌入式闷盖
22
224DBX.0-16嵌入式透盖
22
234DBX.0-17嵌入式透盖Ⅰ
22
244DBX.0-18石棉密封垫
66
254DBX.0-19调整垫厚B=144
264DBX.0-20调整垫Ⅰ厚B=244
274DBX.0-21轴端挡圈
22
284DBX.0-22轴间挡圈
22
294DBX.0-23
11
304DBX.0-24轴套L=2422
314DBX.0-25轴套ⅠL=3022
324DBX.0-26L=2222
334DBX.0-27键ⅠL=3722
344DBX.0-28中间轴
11
354DBX.0-29轴承定位圈
22
364DBX.0-30轴Ⅰ
11
374DBX.0-31圆螺母
22
384DBX.0-32轴承隔套
22
394DBX.0-33套杯
11
404DBX.0-34轴承透盖Ⅱ
22

轴系结构设计实验箱标准件清单

序号幅面代号名称及规格材料数量总数量
414DBX.0-35锥齿轮衬套
22
424DBX.0-36锥齿轮轴
11
434DBX.0-37C键
22
444DBX.0-38轴端挡圈Ⅰ
11
454DBX.0-39轴端挡圈Ⅱ
11
464DBX.0-40调整垫圈Ⅲδ=0.5.1各24
474DBX.0-41调整垫圈Ⅱδ=0.5.1各24
484DBX.0-42套杯Ⅰ
11
494DBX.0-43.锥齿轮轴Ⅰ
11
504DBX.0-44轴承透盖Ⅲ
11
514DBX.0-45轴承透盖Ⅳ
11
524DBX.0-46毡圈压盖
11
534DBX.0-47套杯Ⅱ
11
544DBX.0-48套杯Ⅱ盖
11
554DBX.0-49圆螺母Ⅰ
11
564DBX.0-50过渡套
22
574DBX.0-51过渡板
22
583DBX.0-52轴Ⅱ
11
594DBX.0-53外调整轴承盖
11
604DBX.0-54调整轴承圈
11

轴系结构设计实验箱标准件清单

序号幅面代号名称及规格数量总数量
614DBX.0-55轴Ⅲ11
624DBX.0-56轴套Ⅱ22
634DBX.0-57轴套Ⅲ21
644DBX.0-58底板11
654DBX.0-59密封板22
664DBX.0-60.甩油环22
673DBX.0-61底板11
684DBX.0-62M8螺母88




共计68种125件
