纯电动汽车动力系统实训考核装置

纯电动汽车动力系统实训考核装置
[名称]:纯电动汽车动力系统实训考核装置
[规格型号]:DB-5032
[产品价格]:
[产品参数]:请联系客服
[联系电话]:021-36334717
[QQ]:
点击这里给我发消息点击这里给我发消息
欢迎关注我公司产品

产品详情

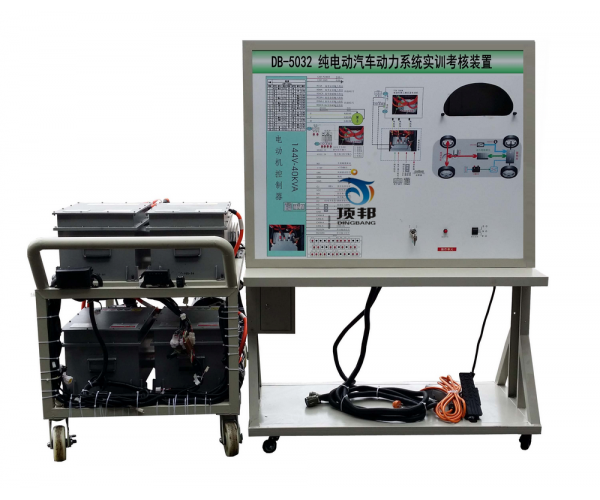

纯电动汽车动力系统实训考核装置
一、功能特点
1、纯电动汽车动力系统实训考核装置完整展示真实汽车电动动力系统,可以动态真实演示电动动力系统的启动、低速行驶、一般行驶、全速行驶、减速行驶和停车六种工况下的能量流动方向以及电动机的运行工况。
2、纯电动汽车动力系统实训考核装置面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图与工作原理示意图;学员可直观对照汽车电动动力系统结构原理图及控制电路图和实物,认识和分析汽车电动动力系统的工作原理。
3、实训台面板上安装有电动汽车的点火开关、工况开关、油门踏板、挡位开关、制动开关、仪表(转速表、电流指示表、)等,并辅以发光二极管进行系统流向的动态指示,还设有一台真实电动车的电机用来演示电动机的工作状态。
4、采用1.5mm厚冷轧板,严格按钣金加工工艺操作,经酸洗、喷塑,外形美观;底架部分采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,实训台底座上配有40cm左右的桌面,方便放置资料、轻型检测仪器等。
5.检测台与运行台用航空插头,真实运行电动汽车的电动动力驱动系统。
6.安装国标充电枪与插口,可进行电动汽车真实充电操作与控制。

二、技术规格
1、外接电源:原电动汽车电源
2、工作电压:原电动汽车电源
3、工作温度:-40℃~+50℃
4、检测台外形尺寸:1240*600*1700mm(长×宽×高)
5、运行台外形尺寸:1000*600*1200mm(长×宽×高)
6颜色:7032
7.钢管:40*40*3mm
8.机柜:1.5mm冷板冲压成形,背面设置维修门;
9.移动脚轮:100*60mm
10、配套汽车多媒体教学系统(16合一)(投标时需提供教学系统,未提供者取消投标资格),适应所有的教材,内容丰富并可随意调取。合理地运用多媒体教学系统,可以很大程度上减轻老师讲课的工作量。内容分别是:1、汽车发动机构造与维修;2、汽车底盘构造与维修;3、汽车电器构造与维修;4、电控发动机原理与维修;5、自动变速器原理构造与维修;6、汽车空调构造原理与维修;7、汽车安全舒适系统原理构造与维修;8、汽车保养与维护;9、汽车车身构造与修复;10、汽车检测与故障诊断技术;11、汽车机械基础;12、汽车美容与装饰;13、汽车电学基础;14、汽车文化;15、汽车专业英语;16、汽车教学资源包。

三、实训项目
1.可真实运行汽车电动动力驱动系统,展示汽车电动动力系统的组成结构及原理。安装发光二极管进行系统流向的动态指示。
2.操纵点火开关与调节开关,可真实演示汽车电动动力系统的各工况工作过程。
3. 真实运行电动动力系统启动工作过程
4. 真实运行电动动力系统低速行驶工作过程
5. 真实运行电动动力系统一般行驶工作过程
6. 真实运行电动动力系统全速行驶工作过程
7. 真实运行电动动力系统减速行驶工作过程
8. 真实运行电动动力系统停车行驶工作过程
9. 模拟电动动力系统制动回收工作过程

四.基本配置(每台)

序号 名 称 规格型号 单位 数量
1 控制面板与检测台 1.装有各种检测端子以及彩色原理图
2.冷板冲压成形移动台架:1240*600*1700mm(长×宽×高)
3.带4只可移动脚轮:
1
2 电动汽车电机与电池等组件的运行台 1.40*40*3mm方管焊接台架:1000*600*1200mm(长×宽×高)
2.带4只可移动脚轮:
3.电机与电池等组件
1
3 电动汽车磷酸铁锂电池 磷酸铁锂电池,带铁外壳总成与接线;
72V20Ah
▲带CAN-BUS通讯与电池管理器(选配)
▲无带CAN-BUS通讯
1
4 电动汽车电动机 ▲奇瑞电动轿车平台标准件
10kW三相电动机
额定转速:1000-6000(rpm)
额定电压:72V
冷却方式:风冷
1
5 大功率电动汽车直流电机控制器 ▲奇瑞电动汽车平台
英博尔控制器MC1568
额定电压:72V
1
6 电动车组合仪表 ▲上海顶邦配套
72V电动汽车仪表;
包含指示灯、电流电压指示、电量指示、车速表、▲REDAY/OK灯;
1
7 电子油门踏板 ▲上海顶邦配套 1
8 点火开关 ▲上海顶邦配套 1
9 刹车开关 ▲上海顶邦配套 1
10 挡位开关 ▲上海顶邦配套 1
11 车载充电器 72V杭州铁城 1
12 DC-DC转换器 杭州铁城(72/12V) 1
13 电动汽车充电枪与插座 电动汽车国标,CEBEA 1
14 12V备用蓄电池 12V 60AH 1
15 故障模拟与排除装置 上海顶邦 1
16 配套汽车多媒体教学系统(16合一) 上海顶邦 1
17 设备教师手册 上海顶邦 1
18 设备合格证、保修卡 上海顶邦 1
