透明液压传动实训装置

透明液压传动实训装置
[名称]:透明液压传动实训装置
[规格型号]:DB-YY
[产品价格]:
[产品参数]:请联系客服
[联系电话]:021-36334717
[QQ]:
点击这里给我发消息点击这里给我发消息
欢迎关注我公司产品

产品详情



液压实验台专利技术是上海顶邦公司为实现液压传动课程现代化教学而进行研究的最新科技成果,它填补了技校、中专、大专院校的液压传动透明教学设备的国家空白。液压传动具有重量轻、功率大、结构简单、布局灵活、控制方便等特点、速度、扭矩、功率均可作无级调节,能迅速换向和变速,调速范围宽,快速性好,工作平稳、噪音小,元器件已实现系列化、标准化,通用化等一系列优点,随着科学技术的发展,液压传动作为一种可以传递动力和控制的传动方式,已经日益广泛应用到医疗、科技、军事、工业自动化生产、起动、运输、矿山、建筑、航空等各个领域。

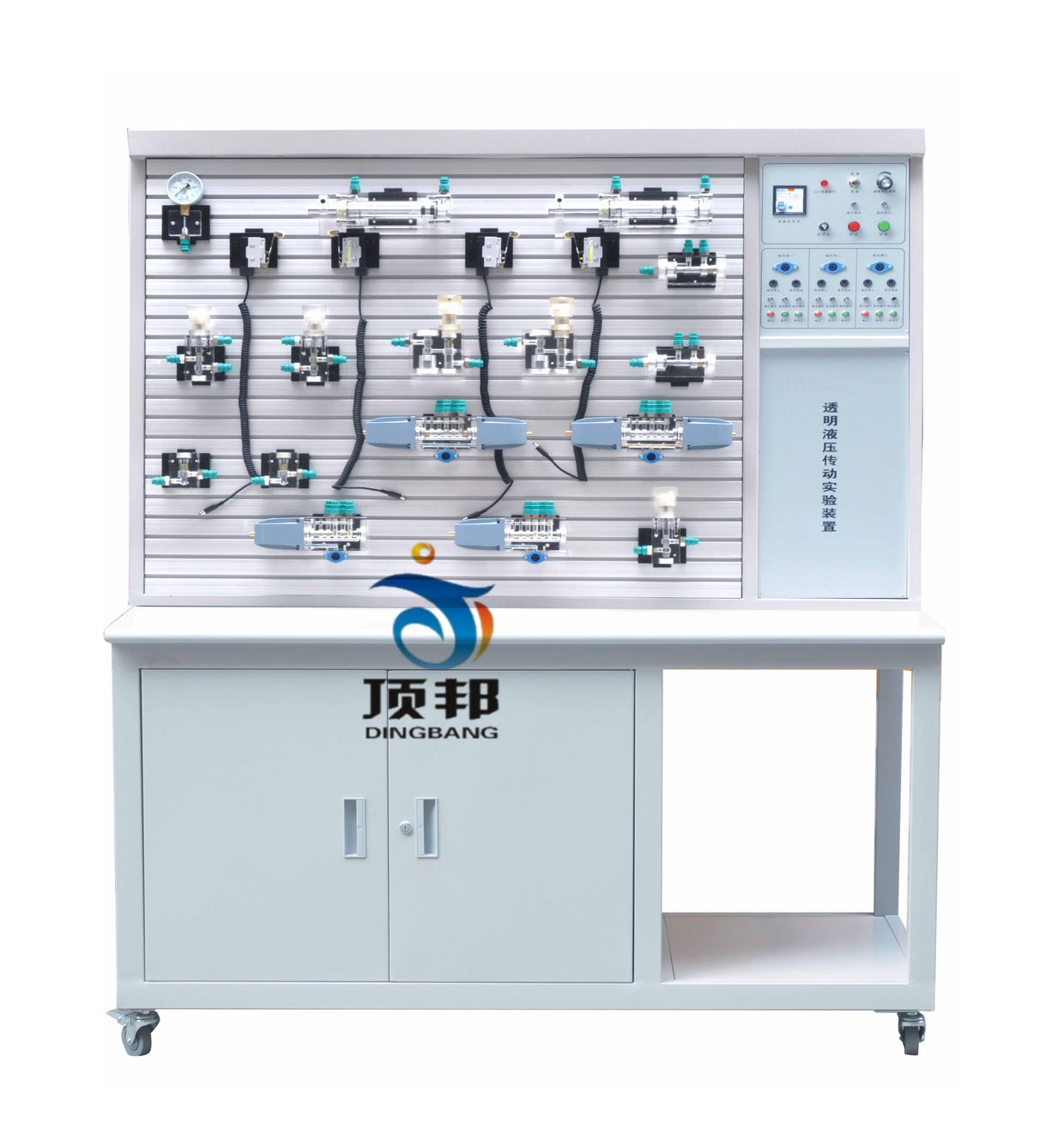

透明液压传动实训装置


一、主要技术参数
1、电源:AC220V 50HZ
2、直流电源输入AC220V 输出DC24V/3A
3、直流电机功率:250W 调速范围0-1700r/min
4、实训油路液流压力要求需0.3-0.8MPa(油泵最高压力:PMAX=2.5MPa)
5、电磁换向阀:AC220V .吸力3mpa
6、实训装置外型尺寸:1250mm×650mm×1800mm
二、主要特点
1、透明液压传动实训装置主要由实训桌、实训台、液压元件和电器控制器件。
2、配备全常用液压元件:每个液压元件均装有弹性插脚,可方便、随意地将液压元件安插在面板上(面板为"网板型"铁板冲压成型)。油路搭接采用快换接头,拆接方便,不漏油。
3、实训元件均为透明有机材料制成,便于了解掌握几十种常用液压元件的结构,性能及用途。掌握几十种基本回路的工作原理,实验组装回路快捷、方便。
4、实训控制单元采用独立的继电器控制单元进行电气控制。
三、液压基本实验内容
1、用手动换向阀的换向回路。
2、用中位机能换向阀的用锁回路。
3、用液控平向阀的闭锁回路。
4、压力调定回路。
5、二级压力控制回路。
6、用减压阀的减压回路。
7、用增压缸的增压回路。
8、用H型换向阀的卸载回路。
9、进油节流调速回路。
10、回油节流调速回路。
11、调速齿轮泵的换向调速回路。
12、调速齿轮泵和调速阀组成的复合调速回路。
13、流量阀短接的速度换接回路。
14、用调速阀串连联的二次进给同路。
15、用调速阀并联的二次进给同路。
16、用顺序阀的顺序动作回路。
17、用压力继电回的顺序动作回路。
18、用行程开关控制的顺序动作回路。
19、用行程换向阀的顺序动作回路。
20、串联液压缸的同步回路。
21、用先导型溢流阀控制的换向回路
四、液压元件
透明液压传动实训装置

五、透明液压配置清单


序号 数量 备注
1 实验桌   1张
2 实验台   1台
3 继电器控制模块   1块
4 双作用油缸(带行程撞块) 透明元件 2只
5 二位二通电磁换向阀 透明元件 1只
6 二位四通电磁换向阀 透明元件 2只
7 三位四通电磁换向阀(O型) 透明元件 1只
8 三位四通电磁换向阀(H型) 透明元件 1只
9 三位四通电磁换向阀(M型) 透明元件 1只
10 弹簧回位油缸 透明元件 1只
11 增压油缸 透明元件 1只
12 辅助油箱 透明元件 1只
13 单向阀 透明元件 2只
14 液控单向阀 透明元件 2只
15 溢流阀(直动式) 透明元件 2只
16 溢流阀(先导式) 透明元件 1只
17 节流阀(直动式) 透明元件 1只
18 调速阀 透明元件 2只
19 顺序阀 透明元件 2只
20 减压阀 透明元件 1只
21 二位四通行程换向阀 透明元件 1只
22 三位五通手动换向阀 透明元件 1只
23 压力继电器 透明元件 1只
24 压力表 透明元件 3只
25 三通接头 透明元件 7只
26 四通接头 透明元件 3只
27 行程开关(常开)   2只
28 行程开关(常闭)   2只
29 透明液压皮管   20米
30 油盘   1只
31 油箱   1只
32 机泵组   1套
33 L-HL46号液压油   5kg
34 电磁阀通用连接线   3条
35 压力继电器插头线   1条
36 螺丝刀6×100(一字、十字)   各1把
37 剪刀   1把
38 活动板手   1把
39 尖嘴钳   1把
40 内六角扳手M5   1把
41 内六角扳手M6   1把
42 内卡簧钳   1把
43 外卡簧钳   1把
44 快速油接头   5只
45 透明液压使用说明书   1册
